鋰電管理 >
本方案采用PL51T/A003芯片，芯片內集成16KB-flash，256Byte真EEPROM，11Bit-ADC, 6路PWM等豐富資源； 方案軟件實現鎳鉻鋰電充電管理，過沖過放等保護；電機驅動和電機卡死等異常防燒機功能；面試動態顯示使用時間，剩余電量評估等功能。
一、應用方案特點
1，主控芯片PL51T/A003資源豐富，集成度高；
2，11Bit-ADC模塊，整合電池充放電保護，可用電量剩余評估；
3，電機工作電流檢測，實時檢測過載電流；
4，IO資源多，實現多種屏顯效果，動態更新使用情況和剩余電量；
5，16KB-flash程序空間，可優化各種電池管理算法。

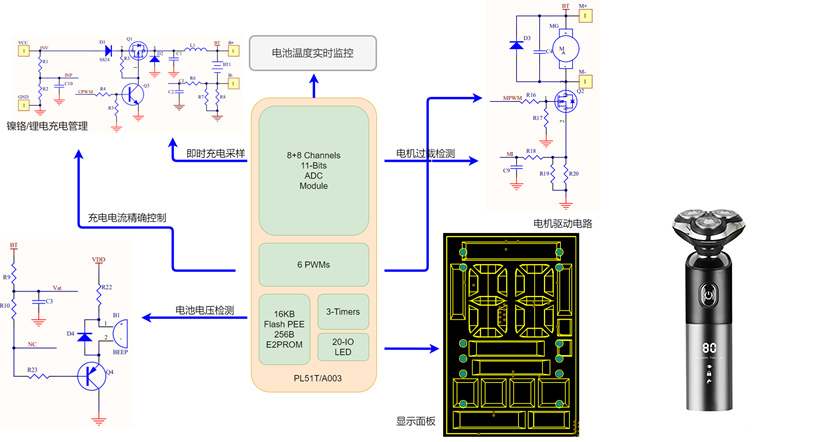

二、應用框圖
三、選型表
Series | Part No. | Flash | SRAM | EEPROM | I/O | Timer | Connectivity | ACMP. | PWM | OPA. | ADC | Touch Key | DAC | T.S. | Freq. | PLL | Voltage | Temp. Range | 2.4G T/RX | ICP/ICD | Package | MoQ | ||
UART | SPI | I2C | ||||||||||||||||||||||
16K flash AD型 MCU | PL51A003S16 | 16K | 256+1K | 256 | 14 | 3*16b | 2 | 1 | 1 | 0 | 6*12b | 1 | 8*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ISP/ICD | SOP16 | 2K Tube |
PL51A003T20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | TSSOP20 | 2K Tube | |
PL51A003N20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN20 | 4K T&R | |
PL51A003B24 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SSOP24 | 2K Tube | |
PL51A003N24 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN24 | 4K T&R | |
16K flash 觸摸型 MCU | PL51T003S16 | 16K | 256+1K | 256 | 14 | 3*16b | 2 | 1 | 1 | 0 | 6*12b | 1 | 8*11b | ~12 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ISP/ICD | SOP16 | 2K Tube |
PL51T003S20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SOP20 | 2K Tube | |
PL51T003N20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN20 | 4K T&R | |
PL51T003T20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | TSSOP20 | 2K Tube | |
PL51T003B24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SSOP24 | 2K Tube | |
PL51T003S24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SOP24 | 2K Tube | |
PL51T003N24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN24 | 4K T&R | |
